粉末塗料以其經濟（jì）、環保、高效、性能卓越等諸多優點受（shòu）到人們的青（qīng）睞，經過粉末塗裝的鋁（lǚ）型材除具有較高的耐蝕性外，還（hái）具有色彩（cǎi）多樣化（huà）、表麵質感好（hǎo）等諸多優點（diǎn），與各種顏色的建築（zhù）外牆塗料（liào）相呼應，以適（shì）應不同的（de）建築物風格。為了使塗膜可以適應大多數（shù）環境，更有效的拓寬鋁（lǚ）材（cái）的應用環境，因（yīn）此對粉末塗料塗膜的各項性能有了（le）更（gèng）高的要求。

影響粉末塗料性能的主要因素有：樹脂體係、顏填料和助劑。粉末塗料之所以（yǐ）能在鋁（lǚ）合金型材上得到廣泛的應用，與它豐富多彩的顏色是（shì）分（fèn）不開的，雖然粉末塗料能夠提供（gòng）無數種顏色，但（dàn）並不是（shì）所有的顏料（liào）在戶（hù）外都有很好的耐久性，特別是對於戶外鋁合（hé）金門窗用粉末塗料而言，顏料的（de）選（xuǎn）擇是十分重要（yào）的，這就要求這些顏料具有極佳的耐光性能，隻有這樣才能（néng）保證（zhèng）塗層較（jiào）長時間（jiān）的不（bú）變顏色；對於煙（yān）囪（cōng）、高溫（wēn）蒸氣管道（dào）、熱交換器、發動（dòng）機部位（wèi）及排氣管等方麵，要求顏料具（jù）有極（jí）佳的耐溫性能及耐沸水性能。

下列對幾種黑色顏料進行（háng）了耐溫性能（néng）、耐沸水和人工（gōng）加速老化方麵的（de）試驗，從而找出較適合戶外用鋁材粉末用的黑色顏料（liào）。

2 實驗部分

2.1 原料

儀器：人工加速老化儀（UVB313)；高壓鍋；色差（chà）儀；光澤（zé）儀； 基材：0.5mm厚（hòu）標準鋁板。

顏料：1-14號黑色顏料。

2.2 試驗方（fāng）法

2.2.1 樣板的製備

按照（zhào）鋁材戶外粉配方對不同（tóng）黑（hēi）色顏料配料、擠出、磨粉、噴塗和烘烤，並做好標記。

2.2.2 測試方法

耐溫性（xìng）能：測定不同固化溫度對黑色顏料耐溫性能的（de）影響；耐沸水性能：測定高壓鍋水煮1h後塗膜變色、失光程度（dù）以及板麵變化情況；人工加速老化：測定人（rén）工加速老化後塗膜的變色、失（shī）光及板麵變化情況。

3 實驗結（jié）果與討論（lùn）

3.1 耐溫性能

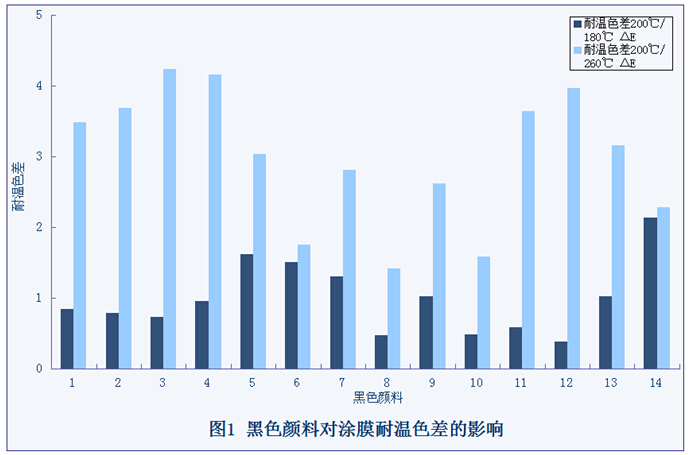

將噴塗（tú）好的鋁材分別放入180℃、200℃和260℃烤箱烘烤10min，首先分別測光澤；以200℃/10min板為（wéi）標準，計算出其保光率；其次以200℃/10min板為標準板（bǎn）分（fèn）別測出200℃/180℃色差和200℃/260℃色差，記錄數據。 1-14號黑色顏料的耐溫性能如圖1所示：

從圖1可知，8號、9號和10號黑色顏（yán）料耐溫（wēn）性能最好，5號、7號和14號黑色顏料耐溫色差較大，其餘黑色顏料明（míng）顯較差，不能（néng）考慮作為鋁型材用粉末塗料黑（hēi）色顏（yán）料。

3.2 耐沸水性能（néng）

將200℃/10min試驗板放在壓力鍋中，並注入（rù）蒸餾水，把蓋子蓋（gài）上並加熱壓力鍋，直到壓（yā）力鍋加壓針閥氣壓（yā）為0.1Mpa，蒸汽（qì）從閥（fá）門逸出開（kāi）始（shǐ）計時，水煮1h後，取出試驗板（bǎn），用濾紙吸幹，測其耐沸水變色色差及光澤，記錄數據並計（jì）算出保光率。

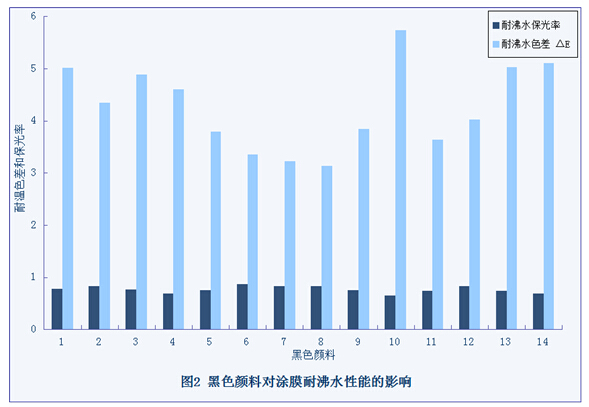

1-14號黑（hēi）色顏料的耐沸水性能的影響如圖2所示：

由圖2可以看出，14種黑色（sè）顏（yán）料耐沸水保光率相差（chà）不大，但7號和8號黑色（sè）顏料耐沸水色（sè）差（chà）變化明顯比其餘幾種黑（hēi）色顏料要小。這是因為顏料的加入會降低塗膜的內聚力, 塗膜的附著力（lì）也（yě）隨之降低，從滲透性能上就表現為耐沸水性能相（xiàng）對變差（chà）。

3.3 人工加速老化試驗

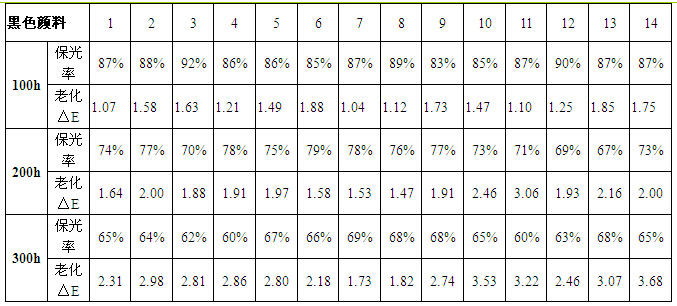

將200℃/10min塗膜鋁（lǚ）板放入老化箱，分別測其100h、200h、300h時的色差（chà）及光澤並計算出保（bǎo）光率。1-14號黑色（sè）顏（yán）料的耐老化性能如表1所示。

由表1可知，在進行300h耐老化試驗後（hòu），14個樣品（pǐn）的保光率差別不（bú）大，而7號和8號黑（hēi）色顏料色差明顯較小，故（gù）具有較好的耐老化性能。

4 結（jié）論

過試驗對比了幾種黑色顏料在粉末塗料中耐溫性、耐（nài）沸水性和人工加速老化（UVB313)性能的區別，最後根據結果（guǒ）選擇了一（yī）種綜合性能好的黑（hēi）色顏料。通過對14種黑色顏料的耐溫性能、耐沸水性能以及耐老化性能的對比，8號黑色顏料綜合（hé）性能好，適合做戶外鋁材粉末噴塗用的黑色顏料。
