影響粉末顆粒接受電荷和保持電荷的主要（yào）因（yīn）素是粉末（mò）的介電常數，粉末的介電常數越低，顆粒帶電越容易，但（dàn）喪失電荷也越容易，這反映在粉（fěn）末（mò）在工件上的吸咐（fù）力不（bú）牢（láo），略受振動就掉（diào）粉。對於靜電噴塗的粉末塗料，應盡可能的用高介電常數的，它將使粉末（mò）的吸附力大大（dà）提（tí）高。
從靜（jìng）電學可（kě）知，帶（dài）電的（de）孤立導（dǎo）體表麵電荷的分布（bù）與表麵曲率半徑有關，曲率最大處(即表麵最尖銳的地方）的電荷密度最大，附（fù）近空間的電場強度也最大，當電場強（qiáng）度（dù）達到足以使周圍氣體產生電離時（shí），導體的尖端就會放電。如果是負高壓放電，離（lí）開導體的電子將被強電場加速（sù），使之與空氣分子碰撞，使（shǐ）空（kōng）氣分子電離產生正離子和電子。新生的電子又被加速（sù）碰撞，使空氣分子形成（chéng）一個“電子雪崩”過程。電子的質量很小，當它衝出電離（lí）區域後，很快就被比它（tā）重得多的氣體分（fèn）子吸引，氣體分子成為遊（yóu）離狀態的負離子。這種負離子在電場力的作用下（xià）奔向正極，在電離層處產生一層暈光（guāng），即所謂（wèi）暈光放電，當粉末通過電暈外圍時，就會受到奔（bēn）向正極的負離子碰撞（zhuàng）而充電。
大多數工（gōng）業用粉末塗料是結構複雜的高分子絕緣體，隻有當粉末表麵存在適合接受（shòu）電荷的位置時，負離子才能（néng）吸附到粉粒表麵的這個（gè）部位上。對於負離子來說，這個部位可以（yǐ）是粉末組成中的正電荷雜質或組成中的位能坑，也可以是純機械性的。但不論哪（nǎ）種機理造成的吸附，對離子來說在每個粉粒上的沉積並不容易（yì）。粉粒的表麵電阻很高，電荷不會因導電而重新分布，所（suǒ）以表麵電荷分布是（shì）不均（jun1）勻的。

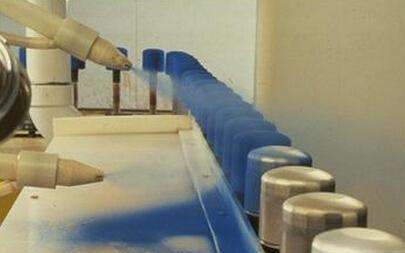

粉末塗料微粒由於（yú）電暈放電在電極附近帶上了負電荷。當（dāng）粉末微粒剛離開槍口時，靠壓縮空氣輸送力吹出接（jiē）近工件（正極）時，靠電場力的導引（yǐn），使塗（tú）料（liào）牢（láo）牢地吸附在工件上。一般隻需經過幾秒（miǎo）就可使（shǐ）塗層（céng）厚度達到50～100μm。粉層達到一定厚度（dù）的同時，表麵貯存（cún）一層很厚的（de）負電荷（hé）屏蔽層，致使後來的負電粒子被排斥回去，塗層不再增厚。至此（cǐ）完成了塗（tú）覆過程。
對於返噴件的表麵已塗覆一層較厚的漆膜，根據電阻率（lǜ）與所施（shī）電壓曲線，較高的電阻率有利於（yú）荷電（diàn），但負麵作用也不易（yì）於釋放電荷。根（gēn）據可知，減少電壓，可以降低粒子的轉移速度（dù）和荷電量，使粉（fěn）末粒子不至於受到強烈排斥而反彈，同時進一步提高了（le）上粉效率；如果E很大（dà），塗層會建立起“感生電場”，工件還沒塗覆很多粉末而負電荷密密度區很高，從而排斥了後來的荷負電的粉粒而難於吸附，隻是粉層很薄。
