前言

蠟粉是粉末塗料常用的助（zhù）劑，主要起到增硬耐磨，脫氣消泡的作用，常用的（de）品種有聚乙烯蠟，聚丙烯蠟（là），聚酰胺蠟，聚四氟乙烯蠟等。不同規格的（de）蠟粉在粉（fěn）末塗料中有不同的表現，在抗劃性，塗膜硬度，爽滑手感，脫氣性（xìng），光澤度，顏色鮮映性，紋理效果，轉（zhuǎn）印撕紙，銀粉排列，對印刷或者重塗的影響等方麵均（jun1）有區別。

實驗目的（de）

為了仔細研究不（bú）同種類的蠟粉在粉末塗料體係中（zhōng）的作（zuò）用機（jī）理，蠟（là）粉從蠟（là）粉與粉（fěn）末塗料（liào）其他原（yuán）材料的相（xiàng）互作用角（jiǎo）度出發進行了一（yī）係列實驗。本文主要分析不同蠟粉對聚酯粘度（dù）的（de）影響。

粉末塗料用聚酯最基本的指標有酸值（zhí），粘度，Tg 值。蠟（là）粉的加入不會影響聚酯的酸值，但對聚酯（zhǐ）的粘度和Tg 值有一定的（de）影響。本文選取帝斯曼的4140（6:4 混合型）和4900（TGIC固化型，94：6）作為基礎材料進行實（shí）驗。

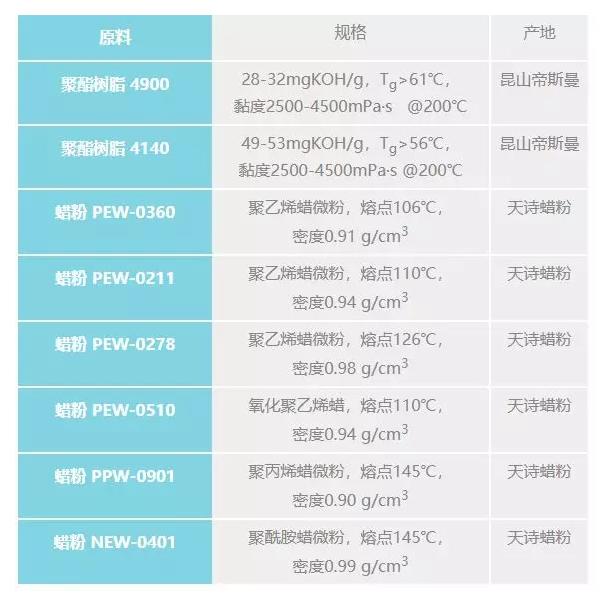

實驗材（cái）料

實驗方法

在160度下，利用旋轉粘度計測量不同品種不同比例的蠟粉添加到聚酯樹脂中後，對聚（jù）酯樹脂粘度的影響，蠟粉添加量為聚酯（zhǐ）樹脂的1%，2%，4%。

選擇在160度條件下測量（liàng）粘度（dù），主要出（chū）發點是考慮蠟粉在這個溫度下已經完全融化，而粉末塗料的膠化過程還沒有完全開始，是希（xī）望探索在蠟粉在粉末塗（tú）料膠化溫度之前對聚酯樹脂粘度的（de）影響。

蠟粉的選擇包括聚乙（yǐ）烯蠟，氧化（huà）聚乙烯（xī）蠟，聚丙烯蠟（là）和聚酰胺蠟，其中聚乙烯蠟選擇了低密度聚乙烯蠟（密度0.90-0.93 g/cm3），中密度聚乙（yǐ）烯蠟（là）（密（mì）度0.94-0.96 g/cm3），高密度聚乙烯蠟（là）（密度0.99-0.99 g/cm3）三種。這（zhè）幾種規格的蠟粉在粉末塗料的（de）生產實踐中當中具有相當的代表性。

實（shí）驗數據

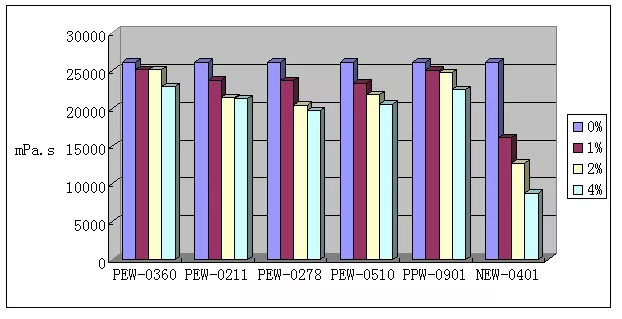

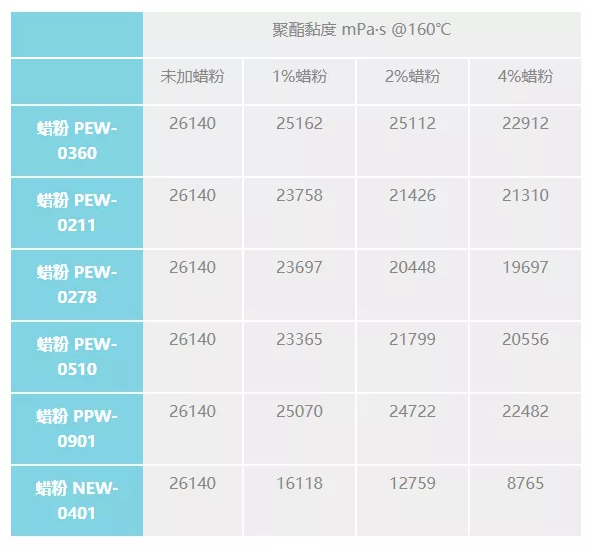

聚酯樹脂4900添加蠟粉的黏度數據（jù）如下：

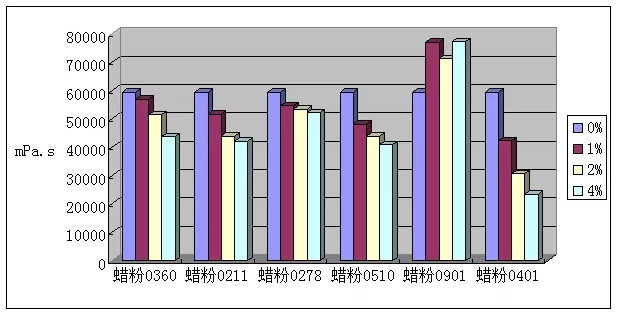

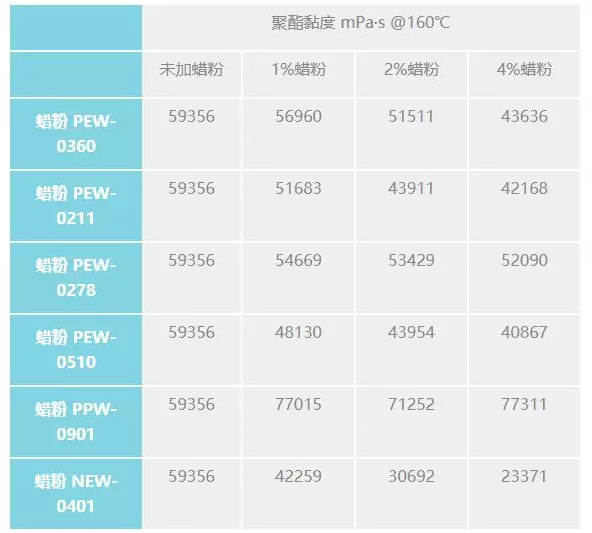

聚酯樹脂4900添加蠟（là）粉的黏（nián）度數據:

結論

蠟粉的加（jiā）入基（jī）本對粉末（mò）塗料用聚酯樹脂都有一定的降粘作用，降粘程度隨不同的蠟粉及不同的聚酯品種有較大的差異。

聚酰胺蠟NEW-0401對聚酯（zhǐ）的降黏性很好，氧化聚乙烯蠟PEW-0510對聚酯的降黏性較好，不同規格的聚乙烯蠟對聚酯的降黏（nián）性作用相差很大，中密度聚乙烯蠟粉PEW-0211降黏性較好，高密度（dù）聚乙烯蠟PEW-0278在聚酯4140中降黏性尚好（hǎo）但在聚酯（zhǐ）4900中降黏性（xìng）較差，低密度聚乙烯蠟PEW-0360在聚酯4900中降黏性尚好但在（zài）聚酯（zhǐ）4140中降黏性（xìng）較差。聚丙烯（xī）蠟（là）PPW-0901在160°時可能存在未完全溶解（jiě）的情況，實驗顯（xiǎn）示在160°時基本不具備（bèi）降黏能力。
