塗膜失光的原理

(1)漆膜光澤（zé）與其表麵的平（píng）滑性有（yǒu）關（guān） ，任何（hé）失光都是因為表麵不平（píng）整 ，從而使光線過於漫射失去反（fǎn）射映像的（de）清晰度（dù）。影響塗膜平滑性的（de）因素包括塗料 本（běn）身的細度 、噴塗工藝等很多方麵。除此以外 ，現（xiàn）場存在的（de）失光問題主要是由（yóu） 生產控（kòng）製、噴塗工藝（yì）及噴（pēn）塗設備造成的 。

(2)從塗料本身來說 ，顏料的粒（lì）度及其在基料（liào）中（zhōng）的（de）分散性 將影響漆膜光（guāng）澤。首先，顏料（liào）細度越細，在基料中的分（fèn）散均勻性越好，越有助於（yú）形成平整光滑的漆膜。

(3)其次，塗料中（zhōng）的顏（yán）積比對漆膜光澤也會產生影響。由於漆膜中的顏料顆粒弱化了鏡麵反射致使光（guāng）澤降低，而且隨著顏（yán）料體積濃度（PVC）的增大，光澤逐（zhú）漸下（xià）降。當顏基比（bǐ）一定時，顏料的吸油（yóu）量越大，光澤越（yuè）低。

(4)塗料（liào）中選用的溶劑種類直接影響其揮發速度的快慢,揮發速度過快或過慢（màn）都（dōu）會影響（xiǎng）漆膜的平整度,降低漆膜光澤。

(5)從噴塗工藝方（fāng）麵 ,漆膜的失光機理要從漆膜的形成開始研（yán）究 。以水性烤漆為例,水（shuǐ）性色漆施工後 ,經預烘幹將塗料中絕大部分的水分揮發（fā）,並隨（suí）清漆層一起烘幹,樹脂（zhī）及固化劑通過交聯反應形成漆膜。若此過程中,色漆層預（yù）烘幹（gàn）不良,殘（cán）留的水分在與清漆層一起烘幹揮發時會在兩層問形成微小針孔,使得塗膜內部由於針（zhēn）孔對映像（xiàng）的反射清晰度下降,造成塗（tú）膜表（biǎo）麵失光,類似於透視效應所產生的失光現象。可見,失（shī）光現象常常伴隨（suí）著其他漆膜缺陷一起出現。

塗料失光（guāng）產（chǎn）生的原（yuán）因及預防處（chù）理措施

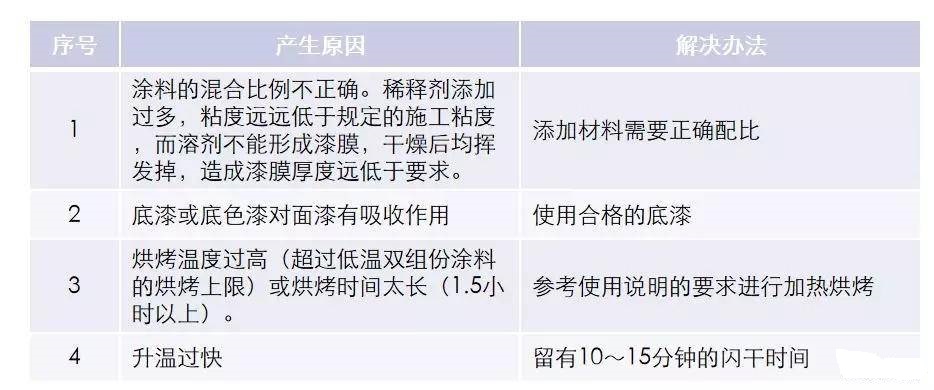

塗料在噴塗過程中失（shī）光：

塗料在幹燥過（guò）程中失（shī）光：

塗料在幹燥一段時間（jiān）後失光：
